Anchormatic - montering och inkoppling

Ankaret och ankarrullen kan placeras i såväl för som akter. Genom att bandet kan ledas och vridas i alla riktningar kan ankarspelet placeras på många sätt både inuti och på utsidan av båten. Vid placering inuti båten kan många svåråtkomliga och outnyttjade utrymmen komma till användning. Ankarspelet kan med fördel placeras till exempel under koj, mot insidan av akterspegeln, i kölsvinet, fören, motorrummet med mera.

Råd vid montering:

Placera bandtrummans axel vågrätt.
Centrera bandtrumma, brytrullar och ankarrulle.

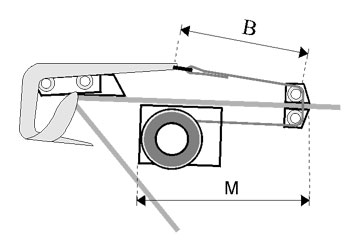

Beakta måtten B och M.
Använd starka infästningspunkter.
Skydda elutrustningen mot vatten.
Kalibrera och koda innan provkörning.

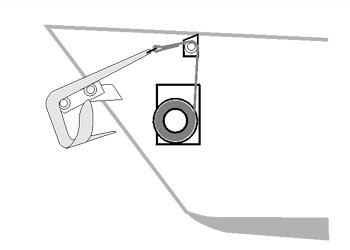

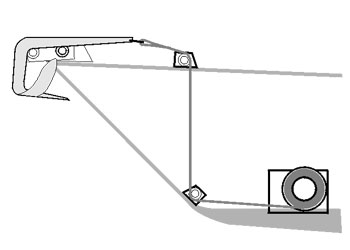

Här visar vi några förslag på hur ankarspelet kan monteras:

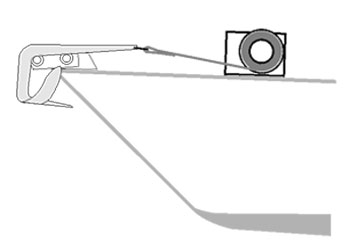

1. Utvändigt montage med ankarrulle och täckkåpa på däck.

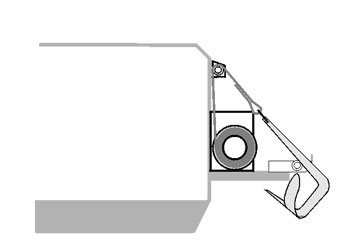

2. Invändigt montage med ankarrulle genom stäv.

3. Utvändigt montage med ankarrulle och täckkåpa på badbrygga.

4. Utvändigt montage med ankarrulle och täckkåpa på däck.

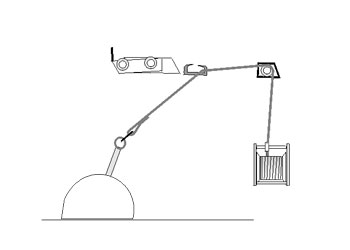

5. Bojförtöjning med ankarspel.

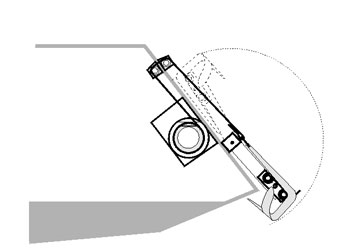

6. För segelbåt med negativ akter eller för integrerad badbrygga.

7. Invändigt montage med flera brytrullar.

8. Invändigt montage med ankarspelet i kölsvinet och ankarrulle på däck.

9. Invändigt montage med ankarspelet i kölsvinet och ankarrulle på badbrygga.

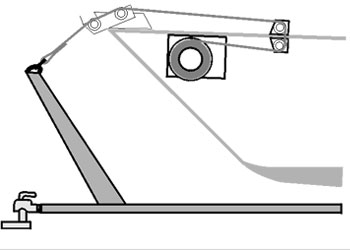

10. Uppvinschning av båt på trailer med hjälp av ankarspel.

11. Invändigt montage med ankarspel
under däck.

12. Invändigt montage med ankarspel på insidan av ankarspegel.

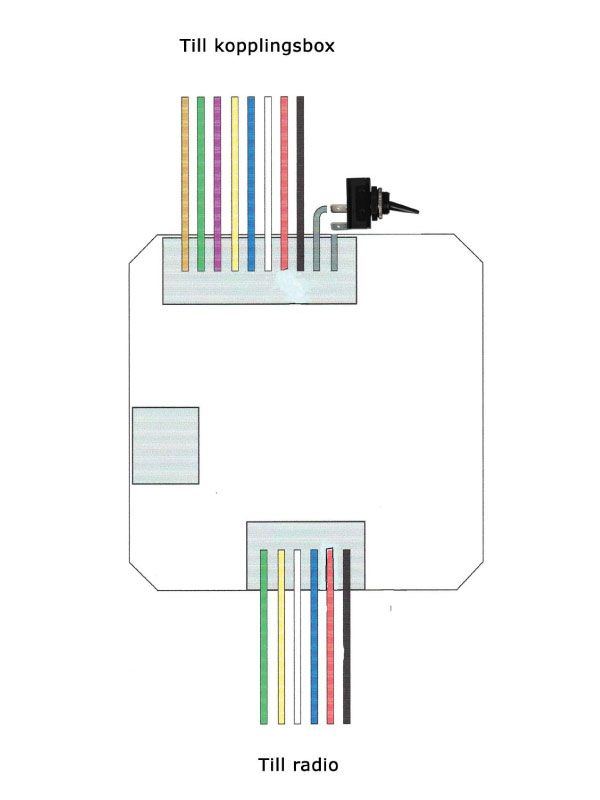

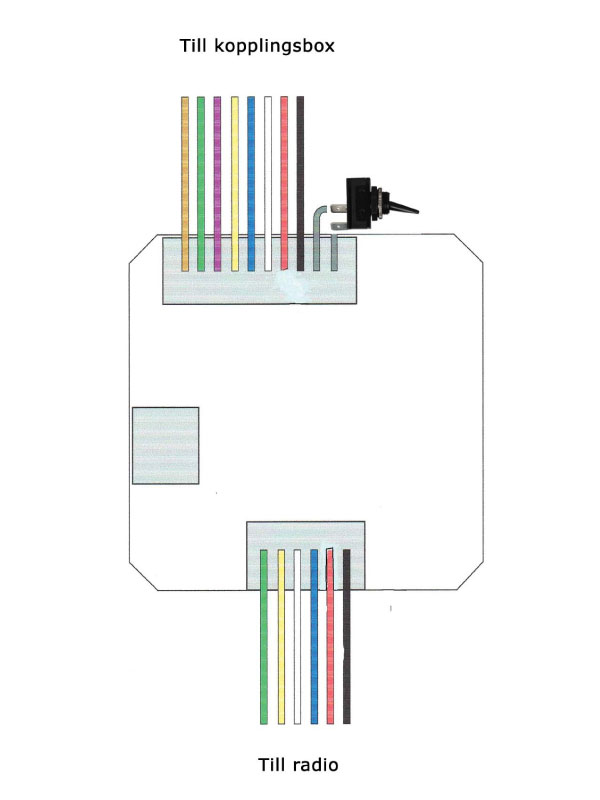

Inkopplingsschema
